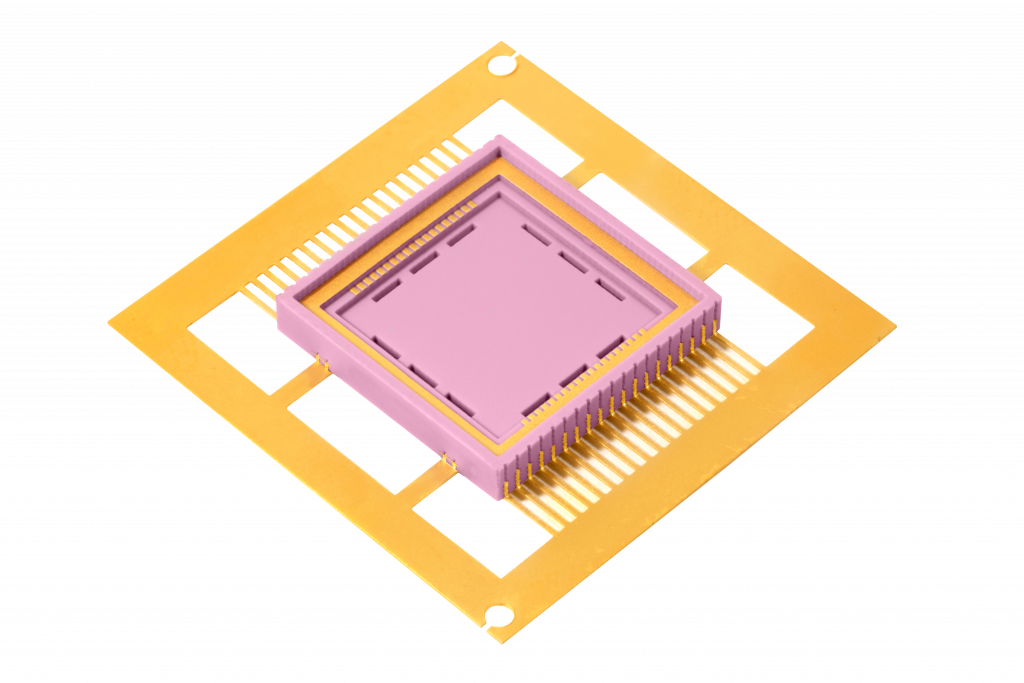

Основание ИДЯУ.431433.045

Основание ИДЯУ.431433.045

Специализированный вакуумно-плотный корпус предназначен для создания неохлаждаемых микроболометрических приемников, считывания с микроболометрической матрицей и диафрагмы, обеспечения передачи на микроболометры внешнего излучения через оптически прозрачное окно. Разрабатываемые корпуса относятся к классу корпусов для приборов формирования видеосигнала тепловизионного изображения.

Марка керамики

ВК-94-1

Сопротивление токоведущих проводников Rпр, Ом, не более

0,2

Сопротивление изоляции Rиз, Ом, не менее

10⁹ при U_пр = 100 В

Сопротивление элемента нагревателя, Ом, не менее

7±0,5

Индуктивность токоведущих элементов Lпр, нГн, не более

5,0

Емкость токоведущих элементов Спр, пФ, не более

0,25

Диэлектрическая проницаемость έ, не более

10,3 на f = 10 ГГц

Тангенс угла потерь tg δ, не более

1,5·10^-3на f = 10 ГГц

Температурный коэффициент линейного расширения, °С ^-1
[при t = (20 ÷ 900) °С]

6,0·10^-6

Теплопроводность, Вт/м∙K

13,4

Диапазон рабочих температур, ºС

от – 60 до +155

Диапазон рабочих давлений, Па

0,67·10³ ÷ 2,92·10⁵

Габаритные размеры, мм

24,2х24,2х3,8

Размеры монтажного окна, мм

19,2х19,2

Глубина окна, мм

2,6

Размеры монтажной площадки, мм

17,6х17,6

Количество контактных площадок

38

Количество выводных площадок

44

Покрытие токопроводящих элементов

Хим.Ni

Масса, г не более

4,0

Электрическое соединение

№ контактной площадки

1-48

№ выводной площадки

1´- 48´

Другие соединения

49´- 53´; 50´- 54´; 51´- 52´
