Металлокерамические основания для микроболометрических матричных датчиков

Основание ИДЯУ.431433.046

Основание ИДЯУ.431433.046

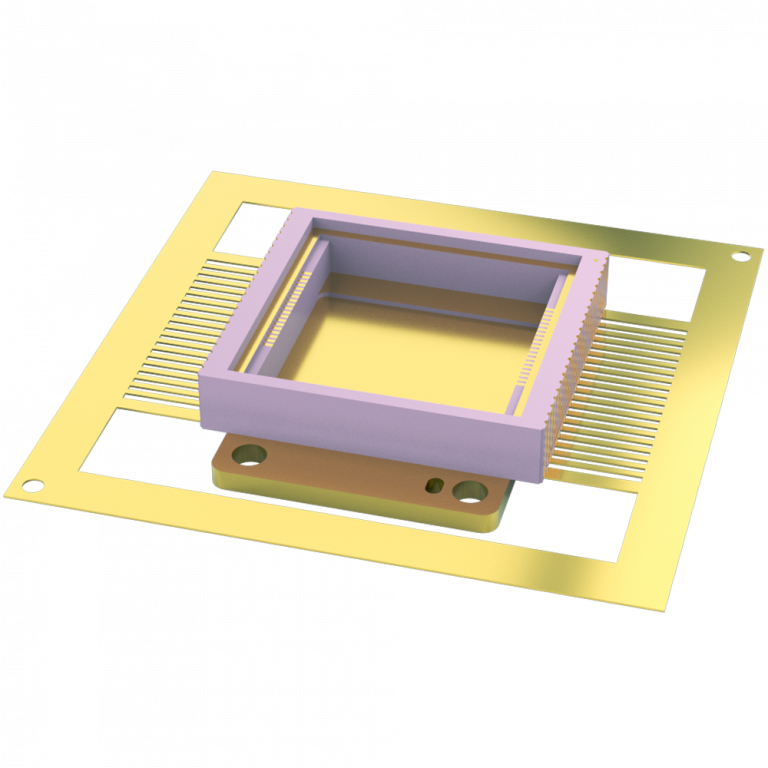

Специализированный вакуумно-плотный корпус предназначен для создания неохлаждаемых микроболометрических приемников, считывания с микроболометрической матрицей и диафрагмы, обеспечения передачи на микроболометры внешнего излучения через оптически прозрачное окно. Разрабатываемые корпуса относятся к классу корпусов для приборов формирования видеосигнала тепловизионного изображения.

Марка керамики

ВК-94-1

Сопротивление токоведущих проводников Rпр, Ом, не более

0,2

Сопротивление изоляции Rиз, Ом, не менее

10⁹ при U_пр = 100 В

Индуктивность токоведущих элементов Lпр, нГн, не более

5,0

Емкость токоведущих элементов Спр, пФ, не более

0,25

Диэлектрическая проницаемость έ, не более

10,3 на f = 10 ГГц

Тангенс угла потерь tg δ, не более

1,5·10^-3на f = 10 ГГц

Температурный коэффициент линейного расширения, °С ^-1
[при t = (20 ÷ 900) °С]

6,0·10^-6

Теплопроводность, Вт/м∙K

13,4

Диапазон рабочих температур, ºС

от – 60 до +155

Диапазон рабочих давлений, Па

0,67·10³ ÷ 2,92·10⁵

Габаритные размеры, мм

32,0х30,0х6,0

Размеры монтажного окна, мм

18,0х23,2

Глубина окна, мм

5,5

Размеры монтажной площадки, мм

23,2х25,2

Количество контактных площадок

38

Количество выводных площадок

42

Покрытие токопроводящих элементов

Хим.Ni

Масса, г не более

7,5

Электрическое соединение

№ контактной площадки

1-20

21

22-41

№ выводной площадки

1´- 20´

21´

23´- 42´

Другие соединения

-

22´

-
